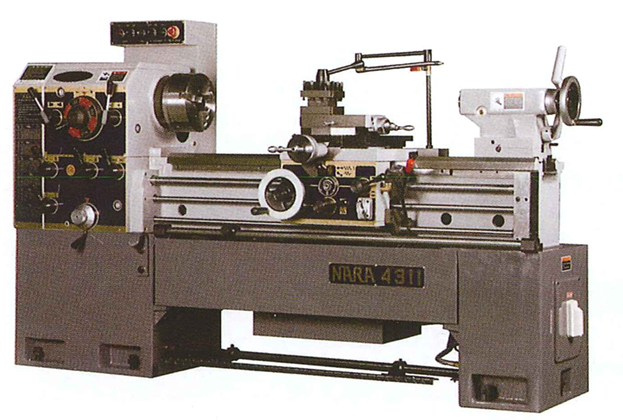

参考写真
| 機 種 | 4308 | ||
|---|---|---|---|
| 項 目 | 単位 | ||
| 能 力 容 量 |
ベッド上の振り | mm | 430 |
| 横送り台上の振り | mm | 240 | |
| 切り落とし上の振り | mm | ||
| 心間最大距離 | mm | 800 | |
| 主 軸 |
主軸端の形状 | JIS | ASA A1-6 |
| 主軸貫通穴径 | mm | Φ60 | |
| 主軸穴のテーバ | MT | 6 | |
| 主軸速度変換数 | 段 | 8 | |
| 主軸速度範囲 | rpm | 60～1500 | |
| ネ ジ 切 り 送 り |
親ネジの径 | mm | Φ32 | 親ネジのピッチ | mm | 6 |
| メートルネジの範囲 | mm | 0.5～7.0 | |
| インチネジの範囲 | TPI | 4～56 | |
| 自動送りの変換数 | 段 | 32 | |
| 縦送り量 | mm | 0.039～0.54 | |
| 横送り量 | mm | 0.019～0.27 | |
| 往 復 台 |
横送り移動量 | mm | 250 |
| 刃物台移動量 | mm | 135 | |
| 刃具寸法 | mm | 20×20 | |
| 心 押 台 |
心押軸の径 | mm | 65 |
| 心押軸のテーパ穴 | MT | 4 | |
| 心押軸の移動量 | mm | 165 | |
| 電 気 |
主軸モーター | kw | 3.7 |
| 切削油ポンプ | w | 100 | |
| 機 械 寸 法 |
ベット幅 | mm | 300 |
| 全長 | mm | 2010 | |
| 幅 | mm | 870 | |
| 高さ | mm | ||
| 本体重量 | kg | 1850 | |
- フランジ
- 固定センター（MT#5）
- センタースリーブ
- 工具及び工具箱
- 切削油装置
- 自動停止装置
- ３爪スクロールチャック
- ４爪単動チャック
- 面板
- 固定振止
- 移動振止
- デジタルスケール
- 回転センター
- 後部スプラッシュガード
- テールストック減速装置
